Aus einer Drehbewegung wird eine Hubbewegung – hin und her

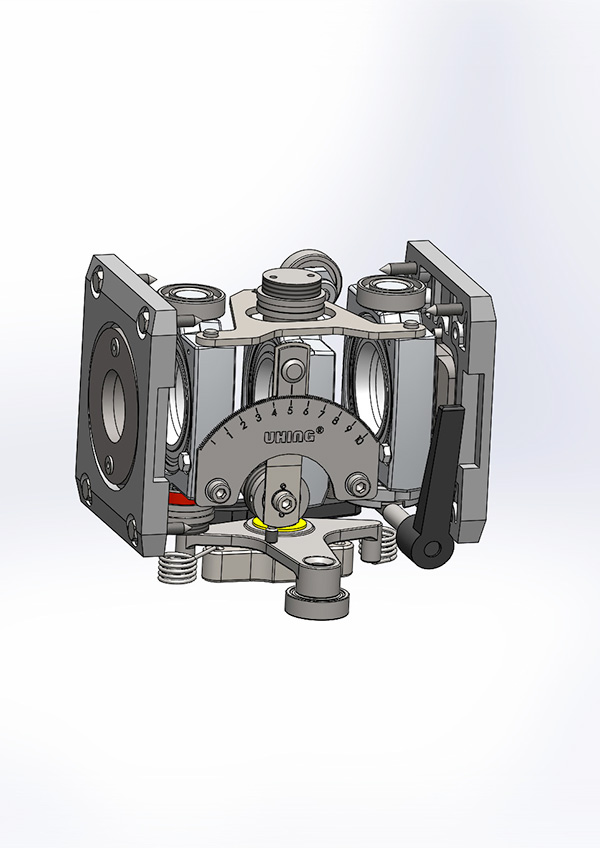

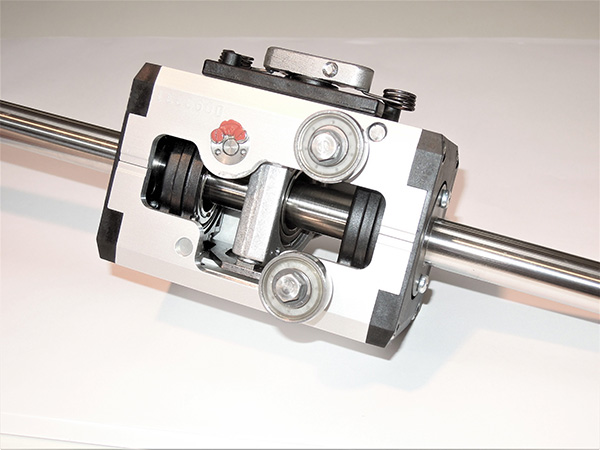

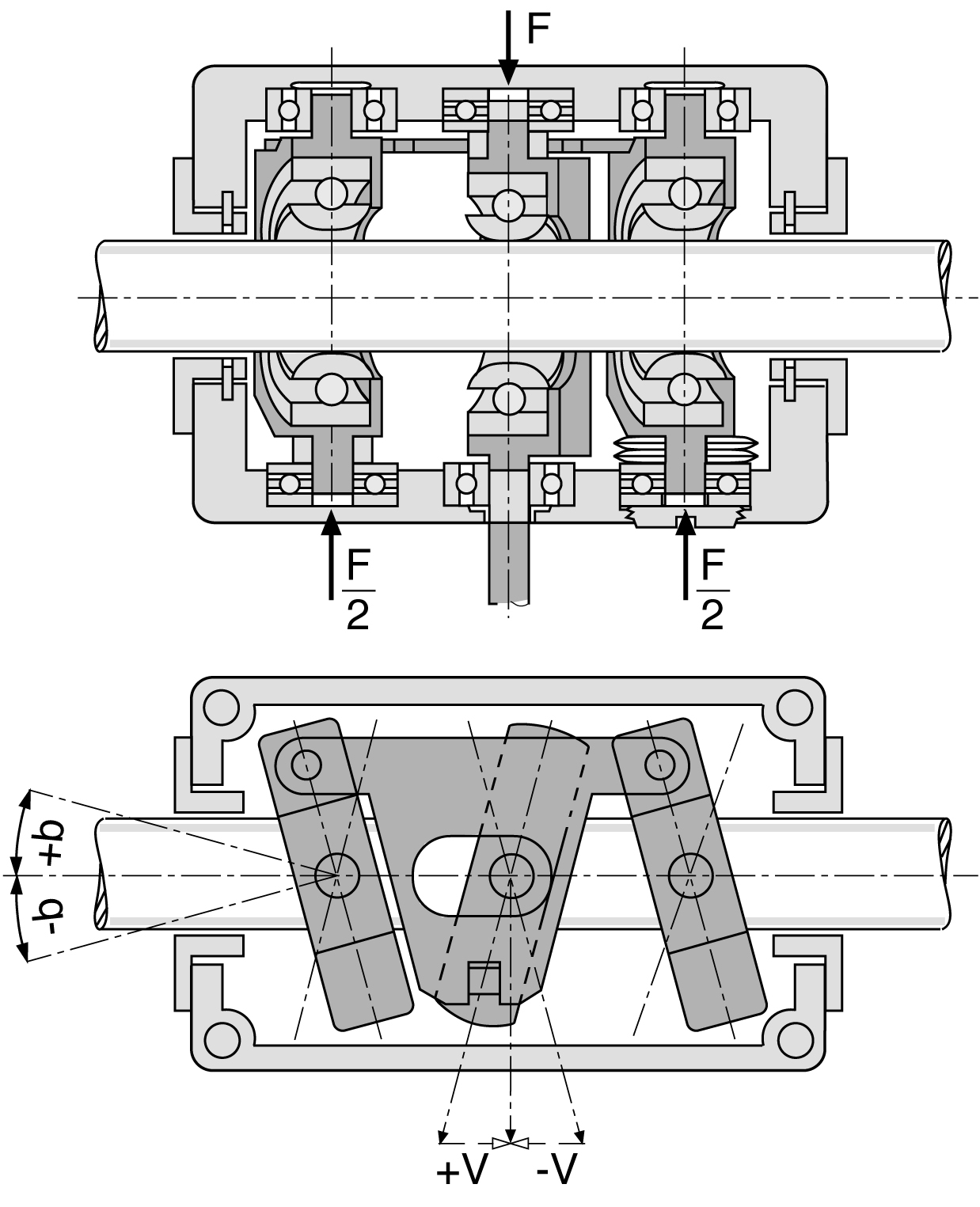

Im Innern der Rollringgetriebe laufen schräg gestellte, speziell bearbeitete Kugellager (Rollringe) über eine glatte Welle. Die Drehung der Welle startet die Bewegung der Rollringe, die gegen die Welle gedrückt werden und abwalzen und bewirken, dass aus der Drehung das Rollringgetriebe in eine lineare Bewegung gebracht wird. Dabei bedingt eine Änderung des Steigungswinkels der Kugellager die Veränderung der Hubgrößen und eine Änderung in der Richtungsstellung der Rollringe die Umschaltung und Änderung der Bewegungsrichtung. Diese Umschaltung kann mechanisch, pneumatisch oder mittels einer Steuerung erfolgen.
Dank verschiedener Optionen lässt sich die lineare Bewegung an die Bedürfnisse des Einsatzes anpassen:
- Unser „Freischalter“ bewirkt, dass die Rollringgetriebe frei auf der Welle verschiebbar sind.
- Die variabel einstellbaren Schubkräfte schützen Menschen und Güter.
- Die Steigung ist stufenlos verstellbar.
- Geschwindigkeiten bis zu 4,2 m/s sind möglich.
- Bei einer konstanten Drehrichtung der Welle ist eine Hin- und Herbewegung möglich.

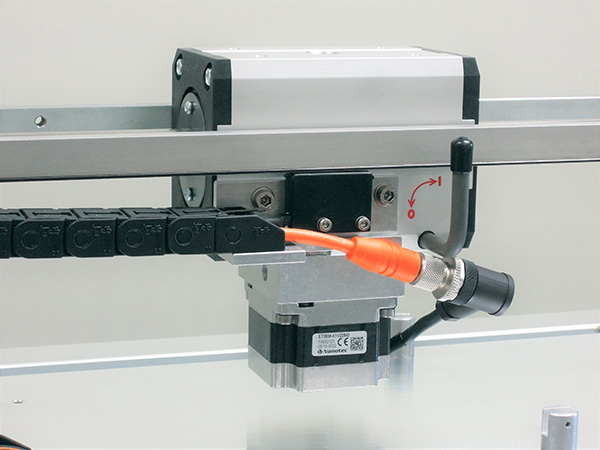

- Die elektronisch gesteuerte Version als Uhing Motion Drive® bietet viele Lösungen in der Standardausführung.
